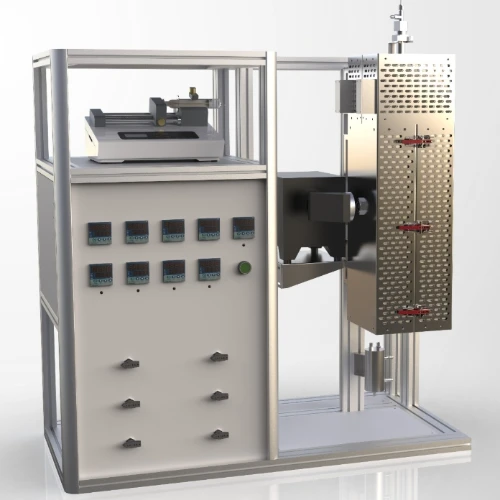

Themulti TubularReaktor fiksnog krevetaPoznat i kao prepun bek za spakiran sa više cijevi, odnosi se na reaktor ispunjen brojem epruveta koji sadrže zrnaste čvrste katalizatore ili čvrste reaktore za formiranje određenih fiksnih kreveta. Gas ili tekući materijal teče kroz stacionarni fiksni krevet kroz jazu čestica u tim cijevima kako bi se postigao heterogeni proces reakcije. Ova vrsta reaktora karakteriziraju fiksne čvrste čestice ispunjene u opremi, za razliku od fluidiziranih i pokretnih kreveta.
U amulti TubularReaktor fiksnog kreveta, reakcijski materijal ulazi u reaktor kroz cijev i teče kroz cijev koja sadrži katalizator ili reaktant. Pod djelovanjem katalizatora, reakcijski materijal prolazi hemijsku reakciju i pretvara se u željeni proizvod. Istovremeno, toplina koja se generirana tijekom reakcije može kontrolirati sistem hlađenja za održavanje stabilnog rada reaktora.
Reaktor sa fiksnim krevetom na više cijevi široko se koristi u hemijskoj industriji, lijekovima, zaštiti okoliša i drugim poljima. U hemijskoj industriji može se koristiti za proizvodnju različitih hemikalija; U području medicine može se koristiti za sinteza srednjeg srednjeg meta, pripremanja sirovina, itd. U polju zaštite okoliša, može se koristiti za liječenje industrijske otpadne vode, domaće kanalizacije itd. I uklanjaju zagađivače u otpadne vode kroz akciju mikroorganizama.
|
|
|
Način izvršavanja adsorpcije gasa
Struktura i punjenje reaktora
Dizajn više cijevi:
A Više cebularni fiksni dizajnSastoji se od niza paralelnih cijevi, od kojih je svaka ispunjena adsorbentima.
Ovaj dizajn povećava područje kontakta između adsorbenta i plina i poboljšava adsorpcijsku efikasnost.
Adsorbent punjenje:
Adsorbent se obično ravnomjerno napuni unutar svake cijevi da bi formirao fiksni krevet.
Izbor Adsorbenta ovisi o vrsti plina koji će biti adsorbirani i adsorpcijskih uvjeta.
Proces adsorpcije gasa
Protok gasa
Gas koji se može adsorbirati ulazi kroz jedan kraj reaktora, a zatim teče kroz cijevi napunjene adsorbentima.
Gas je u punom kontaktu sa adsorbitnim česticama tokom procesa protoka, a dolazi do adsorpcije.
Adsorpcija
Površina adsorbentnih čestica ima veliki broj mikroporova i aktivnih web lokacija, što može zarobiti i popraviti molekule plina.
Uz tok plina, sve više i više molekula plina adsorbiraju se na površini Adsorbenta da bi se formirao adsorpcijski sloj.
Zasićenje adsorpcije
Kada je aktivno mjesto na adresi Adsorbent površine u potpunosti zauzeto, proces adsorpcije dostiže zasićenu državu.
U ovom trenutku koncentracija plina na izlazu reaktora postepeno će se povećavati, što ukazuje na to da je adsorbent izgubio mogućnost nastavka adsorpcije.
Adsorbent Regeneracija i prebacivanje
Adsorbent Regeneracija
Da bi se oporavio adsorpcijski kapacitet Adsorbent, potrebno je provesti liječenje regeneracije.
Uobičajene metode regeneracije uključuju desorpciju grijanja i dekompresiju.
U grijanoj desorpciji, molekuli plina adsorbiran na adresi adsorbentne površine paze su i ispuštaju iz reaktora zagrijavanjem adsorbentnog kreveta.
Rad prebacivanja:
Melti-cijev sa fiksnim krevetima za cijev obično su dizajnirani s višestrukim slojevima sa adsorpcijskim slojevima za olakšavanje prebacivanja operacija.
Kada jedan adsorpcijski krevet dostigne zasićenost, može se prebaciti na drugi nezasićeni adsorpcijski krevet za adsorpciju.
Istovremeno, zasićeni adsorpcijski krevet obnašao je za naknadnu ponovnu uporabu.
Operativni uslovi i optimizacija
Kontrola temperature
Proces adsorpcije obično treba izvesti unutar određenog raspona temperature.
Previše ili preniska temperatura može utjecati na adsorpcijski kapacitet i selektivnost adsorbenta.
Stoga temperatura reaktora treba kontrolirati sistemima za grijanje ili hlađenje.
Uredba o pritisku
Na proces adsorpcije utiče i pritisak.
Odgovarajući pritisak može poboljšati adsorpcijsku efikasnost, ali previsoki pritisak može dovesti i do sabijanja adsorbentnih čestica i povećanje otpornosti na krevet.
Stoga je potrebno prilagoditi pritisak reaktora u skladu sa stvarnom situacijom.
Protok plina
Stopa i efikasnost adsorpcije direktno utječu na brzinu protoka plina.
Previše brzina protoka može dovesti do nepotpunog adsorpcije, dok je premalo protok može produžiti vrijeme adsorpcije.
Stoga je potrebno odabrati odgovarajući protok plina kako bi se osigurao najbolji adsorpcijski efekat.
Ukratko, sa više cijevi sa fiksnim dizačem za krevet može efikasno adsorbirati plin kroz određenu strukturu i postupak rada. U praktičnim primjenama potrebno je optimizirati i prilagoditi prema posebnim adsorpcijskim zahtjevima i radnim uvjetima kako bi se osigurala najbolja performanse i stabilnost reaktora.
Način izvršavanja desorpcije plina
Princip desorpcije
Desorpcija je obrnuti proces adsorpcije, odnosno plinske molekule adsorbirane na površini Adsorbenta oslobađa se pod određenim uvjetima (kao što su promjene temperature i pritiska). U aViše cebularni fiksni dizajn, Desorpcija se obično postiže promjenom radnih uvjeta reaktora.
Koraci za desorpciju
Kada jedan ili više adsorpcijskih kreveta dostiže stanje zasićenosti, potrebno je prebaciti na druge nezasićene adsorpcijske krevete za adsorpcijske operacije.
Istovremeno, tretman desorpcije izveden je na zasićenom adsorpcijskom krevetu.
Grijanje je najčešće korištena metoda desorpcije u mrežnim dizalima na više cijevi.
Grijanjem Adsorbentnog kreveta i povećanjem temperature Adsorbentne površine, molekuli plina adsorbiran na površini mogu dobiti dovoljno energije za prevladavanje adsorpcijske sile i poremećene sa Adsorbentne površine.
Temperatura termičke desorpcije obično treba odrediti u skladu sa prirodom adsorbiranog i vrsti adsorbiranja plina.
U nekim slučajevima se desorpcija može postići i smanjenjem pritiska reaktora.
Smanjenje pritiska može umanjiti adsorpcijsku silu molekula plina na adsorbentnoj površini, što olakšava desorpciju sa adsorbentne površine.
Međutim, treba napomenuti da dekompresija ne može biti tako efikasna kao korištenje grijanja, a u nekim slučajevima može rezultirati promjenama u fizičkim svojstvima adsorbenta.
Tokom desorpcije, inertni gas, poput dušika može se koristiti i za pročišćavanje adsorbentnog kreveta.
Plivački plin može odnijeti molekule plina koji su potapani sa adsorbirne površine, ubrzavajući postupak desorpcije.
Istovremeno, plinski plin može spriječiti i adsorbent da se oksidiraju ili druge štetne hemijske reakcije tijekom desorpcije.
Nakon završetka korišćenja, Adsorbent krevet treba hladiti.
Hlađenje smanjuje temperaturu adsorbenta kako se vraća u stanje pogodno za ponovljene adsorpcijske operacije.
U nekim slučajevima, Adsorbent također treba regenerirati za obnovu svojih adsorpcijskih kapaciteta.
Mjere predostrožnosti
Temperatura desorpcije
Kada je korist za grijanje, potrebno je kontrolirati brzinu grijanja i temperaturu za razbijanje grijanja kako bi se izbjeglo oštećenje adsorbenta zbog pregrijavanja.
Vrijeme za desorpciju
Vrijeme denofste treba odrediti prema vrsti adsorbenta, vrsti adsorbiranog plina i uvjeta za desorpciju. Previše kratko vrijeme desorpcije može rezultirati nepotpunim desorpcijom, dok je predugo vrijeme za desorpcije može otpadati energiju i vrijeme.
Tretman plina
Gasovi su poželjeni sa površine adsorbenta mogu zahtijevati daljnje tretman za uklanjanje štetnih tvari ili oporaviti vrijedne komponente.
Ukratko, s više cijevi sa fiksnim dizačem za krevet dovršava proces korišćenja plina prebacivanjem rada, odazoljima grijanja, dekompresijskom deskripcijom, čišćenjem plina, hlađenje i regeneraciju. U praktičnim aplikacijama potrebno je odabrati odgovarajuće metode desorpcije i parametre u skladu sa specifičnim vrstama sorbent i plina i radnim uvjetima.
|
|
|
|
Metoda za dovršetak odvajanja gasova
Princip
Adsorbenti uViše cebularni fiksni dizajnimaju različite adsorpcijske kapacitete za različite molekule plina. Kada mješavina plinova prođe kroz krevet koji sadrži adsorbent, neki molekuli plina zarobljava se adsorbirantom i pričvršćene na površinu, dok drugi nisu ili su samo slabo adsorbirani. Kontrolom adsorpcijskih uvjeta (kao što su temperatura, pritisak, protok itd.), Ciljni plin može se birati selektivno adsorbiran za postizanje odvajanja plina.
Korake
Prethodna obrada
Prije odvajanja plina, obično je potrebno pretražiti mješoviti plin za uklanjanje nečistoća i tvari poput vode koje ne pogoduju adsorpciju.
Protraženje se može obaviti filtrima, sušilicama i drugom opremom.
01
Adsorpcija
Prethodno plinska mješavina uvedena je u adsorpcijski krevet s više cijevi sa fiksnim dizajnom kreveta.
Adsorbent sa selektivnim adsorpcijskim kapacitetom instaliran je u adsorpcijskim krevetu.
U adsorpcijskom procesu, ciljne molekule plina zarobljavaju se adsorbirantom i pričvršćene na površinu, dok se ne subribirani plin izlazi kroz sloj kreveta.
02
Desorpcija i regeneracija
Kada adsorpcijski krevet dostigne zasićenost, potrebne su operacije za desorpcije za vraćanje adsorpcijskog kapaciteta adsorbenta.
Desorpcija se može postići grijanjem, smanjenjem pritiska ili inertnim čišćenjem gasa.
Tijekom desorpcije molekuli adsorbiranog plina oslobađaju se sa površine Adsorbenta kako bi se formirali zračni tok koji su bogat ciljanim plinom.
Adsorbent se može ohladiti i regenerirati za povrat svojih adsorpcijskih kapaciteta i pripremiti se za sljedeći adsorpcijski rad.
03
Zbirka i tretman plina
Nepridošli plin koji teče iz lažnog sloja i gasnog točaka bogat ciljanim plinom koji se oslobađa tokom desorpcije potrebno je prikupiti i liječiti.
To se može učiniti kondenzacijom, kompresijom, pročišćavanjem i drugim koracima za postizanje čistog ciljanog plinskog proizvoda.
04
Mjere predostrožnosti
Adsorbent izbor
Izbor Adsorbenta vrlo je važan za učinak odvajanja plina.
Potrebno je odabrati odgovarajuću adsorbent na osnovu svojstava ciljanog plina, sastava plinske smjese i zahtjeva za odvajanje.
Kontrola radnih uslova
Temperatura, pritisak, brzina protoka i drugi uvjeti u adsorpcijskom procesu imaju značajan utjecaj na efekt odvajanja.
Precizna kontrola i podešavanje potrebna je za osiguravanje najboljih rezultata odvajanja.
Održavanje i održavanje opreme
Upotreba s više cijevi reaktori sa fiksnim krevetom i njihova pridružena oprema zahtijevaju redovno održavanje i održavanje.
To uključuje čišćenje adsorpcijskog kreveta, zamjenjujući adsorbent i provjeru nepropusnosti opreme.
Sigurnosne mjere opreza
Sigurnosne procedure moraju se strogo praćeno prilikom obavljanja operacija za odvajanje plina.
Osigurajte da je oprema dobro zapečaćena kako bi se spriječilo curenje plina, zagađenje okoliša ili osobne povrede.
Ukratko, s više cijevi sa fiksnim dizačem za krevet može efikasno odvojiti plin kroz selektivne adsorpcijske karakteristike Adsorbenta i preciznog kontrola radnih uvjeta. U praktičnim primjenama, odgovarajuća oprema i parametri moraju biti odabrani prema specifičnim zahtjevima za odvajanje i radnim uvjetima.
