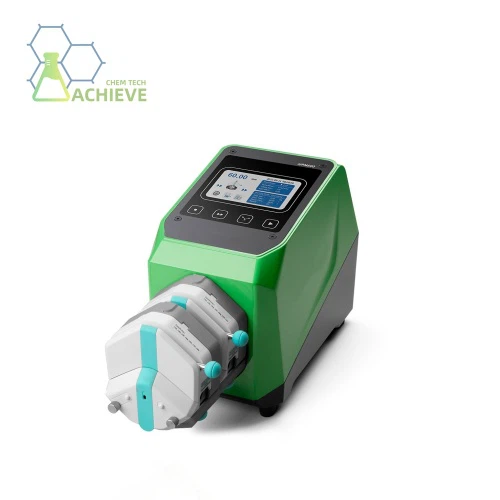

Peristaltički valjci pumpe
Raspon protoka: 0 0053-6000 ml \/ min
2.Bazična peristaltička pumpa: Labm serija
Raspon protoka: 0 0053-3100 ml \/ min
3.Industrijska peristaltička pumpa
Raspon brzine: 0 1-600 rpm
Opis
Tehnički parametri
Peristaltički valjci pumpesu sastavne komponente u radu peristaltičkih pumpi, vrstu pozitivne pumpe za pomak koja koristi kompresiju i oslobađanje fleksibilne cijevi za pomicanje tekućine. Ovi valjci igraju ključnu ulogu u efikasnom i efikasnom funkcioniranju pumpe.
Valjci se obično izrađuju od trajnih materijala kao što su guma, silikon ili poliuretan, koji su odabrani za njihovu sposobnost da izdrže nošenje i održavanje dosljednog prianjanja na cijevi bez nanošenja štete. Montirani su na rotoru koji se okreće u kućištu pumpe, stvarajući mehaničko kretanje nalik valovima dok se kreću duž duljine cijevi.
Dok svaki valjak dođe u kontakt s cijevi, komprimira cijev, prisiljavajući tekućinu unutra da se raselje i premješta u smjeru putovanja valjka. Naknadno oslobađanje pritiska dok se valjak kreće pored prošlosti omogućava cijevi da se vrati u izvorni oblik, crtajući tekućinu u komprimirani odjeljak. Ovaj kontinuirani ciklus kompresije i puštanja stvara gladak, pulsni protok tečnosti kroz pumpu.
Dizajn osigurava da se tekućina koja se pumpa izolira iz mehanizma za crpljenje, minimizirajući rizik od kontaminacije i izrade pumpi idealnim za rukovanje osjetljivim ili korozivnim materijalima. Uz to, budući da je cijev jedini dio u izravnom kontaktu sa tečnošću, održavanjem i zamjenom su jednostavni, dodatno poboljšavajući svestranost i pouzdanost pumpi.
Specifikacije
Izbor materijala
Kada je u pitanju odabir materijala zaPeristaltički valjci pumpePotrebno je uzeti u obzir nekoliko faktora kako bi se osiguralo optimalne performanse, izdržljivost i kompatibilnost s pumpunoj tečnosti.
Zajednički tipovi: Prirodna guma, silikonska guma i nitrilna guma.
Nekretnine: Gumeni materijali nude dobru fleksibilnost, otpornost na habanje i hemijsku otpornost. Oni mogu u skladu s oblikom cijevi, pružajući uniformu i nježnu kompresiju koja minimizira trošenje cijevi i proširuje svoj životni vijek.
Aplikacije: Gumeni valjci su pogodni za širok spektar tekućine, uključujući one sa umjerenom hemijskom agresivnošću.
Zajednički tipovi: Poliuretan (PU) i druga dizajnirana plastika koriste se u nekim peristaltičkim dizajnom pumpe.
Nekretnine: Plastični valjci su lagani, otporni na koroziju i mogu ponuditi dobru otpornost na habanje. Oni mogu biti jeftiniji od gumenih valjka i mogu biti prikladni za određene aplikacije u kojima kemijska kompatibilnost nije glavna briga.
Aplikacije: Plastični valjci se često koriste u tekućinama sa niskim viskoznim pumpama ili onima koji zahtijevaju često čišćenje i sterilizaciju.
Zajednički tipovi: Nehrđajući čelik i druge legure povremeno se koriste u izgradnji, iako su manje uobičajeni zbog njihove tvrdoće.
Nekretnine: Metalni valjci su vrlo izdržljivi, otporni na koroziju i mogu izdržati visoke temperature i pritiske. Međutim, njihova tvrdoća može dovesti do povećanog trošenja cijevi i možda nije prikladan za sve aplikacije.
Aplikacije: Metalni valjci se obično koriste u industrijskim postavkama gdje su potrebni ekstremni uvjeti ili pumpa visokog pritiska.
Opis: Kompozitni materijali, poput onih kombinirajućih gume sa jačanje vlakana ili drugih materijala.
Nekretnine: Ovi materijali nude kombinaciju fleksibilnosti, čvrstoće i otpornosti na habanje. Mogu se prilagoditi za ispunjavanje posebnih zahtjeva za primjenu, kao što su visoka hemijska otpornost ili stabilnost temperature.
Aplikacije: Kompozitni valjci se često koriste u pumpama koje upravljaju agresivnim hemikalijama ili onima koji zahtijevaju veliku izdržljivost i performanse.
Prirodna guma
Izvedeno prvenstveno od SAP-a gumenih stabala, prirodna guma je poznata po izuzetnoj elastičnosti, visokoj zateznoj čvrstoći i dobru otpornost na abraziju. Njegova sposobnost da se vrati u prvobitni oblik nakon deformacije čini ga idealnim za aplikacije koje zahtijevaju česte i ponavljajuće savijanje. Prirodna guma također pokazuje dobru otpornost na vodu, kisik i niz hemikalija, što ga čini pogodnim za upotrebu u brtvi, brtvi, crevima i gumama. Njegove odlične prianjanje i šahovne sposobnosti dodatno poboljšavaju njegovu podobnost za aplikacije u automobilskoj, obući i medicinskoj industriji. Međutim, prirodna guma podložna je degradaciji uljama, mastima i nekim otapalima, ograničavajući njegovu upotrebu u određenim sredinama.
Silikonska guma
Silikonska guma, sintetizirana iz silikona, kisika i organskih strana, ističe se za izuzetnu otpornost na temperaturu, u rasponu od izuzetno niskih do visokih temperatura. Ovaj materijal održava svoju fleksibilnost i mehanička svojstva preko šireg temperaturnog opsega od većine drugih elastomera. Silikonska guma je poznata i po izvrsnom vremenu, otpornosti na ozonsku ozona i električnom izolacijskom svojstvima. To je netoksično, mirisno i prozirno ili može biti obojeno kako bi odgovaralo različitim aplikacijama. Zbog ovih svojstava, silikonska guma se široko koristi u medicinskim uređajima, kuhinjskim priborom, automobilskim komponentama i elektronikom, posebno tamo gdje se očekuje izloženost ekstremnim temperaturama ili oštrim okruženjima.
Nitrilna guma
Nitrilna guma, poznata i kao Buna-N ili NBR, sintetička je guma proizvedena kopolimerizacijom butadiene i akrilonitrila. Ovaj se materijal zabilježen za izuzetan otpor ulja, goriva i mnogih drugih ugljovodonika, što ga čini idealnim za aplikacije koje uključuju naftne tekućine. Nitrilna guma nudi i dobru mehaničku čvrstoću, otpornost na abraziju i umjerena otpornost na toplinu. Njegova otpornost na degradaciju ulja i hemikalija čini ga preferiranim izborom za brtve, brtve, crijeva i rukavice u industrijama kao što su automobilska, nafta i plin i hemijsku obradu. Međutim, nitrilna guma može biti podložna degradaciji Ketones, esterima i jakim kiselinama ili bazama, što zahtijeva pažljivo razmatranje specifičnog hemijskog okruženja.
Prirodna guma
Poznat po izvrsnoj elastičnosti i otporu za habanje, obično se koristi u peristaltičkim pumpama koje upravljaju tečnostima opće namjene. Nudi dobra svojstva za brtvljenje i može izdržati umjerene temperature i pritiske.
01
EPDM
Etilen propilen diene monomerska guma izabrana je za otpornost na ozon, toplinu i vremenske prilike, čineći ga pogodnim za aplikacije na otvorenom ili one koji uključuju tekućine visokog temperature. Međutim, možda nije idealno za ulja ili otapala.
02
NBR
Nitrila guma (NBR) odlikuje se otpornošću na ulja, goriva i mnoge hemikalije, čineći ga idealnim za rukovanje pumpama za rukovanje naftnim proizvodima ili agresivnim hemikalijama. Njegova izdržljivost osigurava dužu život pumpe u takvim okruženjima.
03
Silikonska guma
Često birani za njenu ekstremnu temperaturu (-60 stepen do +200 stepen) i biokompatibilnosti, čineći ga savršenim za medicinske aplikacije ili crpljenje osjetljivih materijala poput farmaceutskih proizvoda. Takođe pruža odličnu svojstva fleksibilnosti i netaknuta.
04
Viton
FluoroelaStomer je još jedna opcija visoke performanse koja nudi vrhunsku hemijsku otpornost, uključujući kiseline, baze i otapala. Idealan je za oštre hemijsko okruženje u kojima bi druge gume mogle uspjeti.
05
Odabir desne gumene vrste zaPeristaltički valjci pumpeuključuje s obzirom na posebne zahtjeve aplikacije, poput kompatibilnosti tečnosti, temperaturnog opsega i rukovanja pritiskom. Prava guma ne samo optimizira performanse pumpe, već i proširuje svoj radni vijek, osiguravajući pouzdan i efikasan prijenos tekućine.
Smjer poboljšanja valjka
Materijalne inovacije: provaliti se kroz uskih trajnosti i kompatibilnosti
Kompozitna aplikacija za materijal
Iako tradicionalni valjak od nehrđajućeg čelika ima visoku čvrstoću, lako je nositi u medijima od korozivnog ili visokog viskoznosti. U budućnosti mogu se istražiti keramički matrični kompoziti (poput alumina \/ silicijum \/ silicijumske karbid) ili superzgodnih legura (poput kobaltnih legura) kako bi se poboljšala otpornost na habanje uz održavanje krutosti. Na primjer, eksperiment pokazuje da je stopa habanja valjkastih presvučenih od silikonskog karbida za 60% niža od nehrđajućeg čelika.
Samopodvojkom razvoju materijala
Čvrsti samo-podmazivački premazi (poput kompozita za disulfid \/ grafen molibden) mogu se razviti za teške scenarije podmazivanja (poput sterilnog okruženja) kako bi se smanjio koeficijent trenja dolje dolje 0. 05, smanjiti potrošnju energije i produžio život energije i produžiti život crijeva.
Materijal otporan na visoke temperature
U prevozu tekućine visokog temperature (kao što je rastopljena plastika), potrebno je razviti keramičke ili metalne matrice kompozitne materijale koji mogu izdržati temperature više od 300 diploma C kako bi se izbjegle fluktuacije protoka uzrokovanih termičkim deformacijama valjka.
Strukturna optimizacija: Poboljšati efikasnost i stabilnost transporta tekućine
Asimetrični dizajn bubnja
Promjenom oblika bubnja (poput trapezoidnog ili ovalnog), tijekom ekstruzije formirana je dinamična zona za brtvljenje za smanjenje povratnog protoka tekućine. Na primjer, nakon što kompanija koristi bubanj ljestvi, efektivnost crpljenja povećava se za 15%, a stopa pulsiranja smanjena je na manje od 3%.
Set bubnjeva varijabilnog nagiba
Struktura s podesivim razmakom bubnja dizajnirana je za različite tekućine viskoznosti. Smanjite razmak kako biste poboljšali pritisak ekstruzije pri visokoj viskoznosti i povećali razmak da biste smanjili umor crijeva pri slabi viskoznosti.
Modularni niz bubnja
Višestruki bubanj Nezavisni pogonski modul usvaja se za fleksibilno kombiniranje broja bubnjeva u skladu s potražnjom protoka. Na primjer, šesterocilindrični niz omogućava da se ocijenjeni protok protoka ispunjava širok spektar potreba od mikropotjeca do nadogradnje.
Integracija funkcije: Proširite scenarije aplikacija i kompatibilnost
Minijaturni senzor pritiska ugrađen je unutar bubnja za nadzor pritiska unutar crijeva u stvarnom vremenu kako bi se izbjegla oštećenja od nadzora. U kombinaciji s PID kontrolnom algoritmom, brzina valjka može se automatski prilagoditi za održavanje stalnog protoka.
Ultrazvučni vibrator integriran je na površinu bubnja, koji koristi visokofrekventnu vibraciju za uklanjanje prianjanja na unutrašnjem zidu crijeva, smanjujući rizik od začepljenja. Na primjer, jedna laboratorijska oprema smanjila je frekvenciju čišćenja na jednom mjesečno kroz ovu tehnologiju.
Dizajnirana je struktura simetričnog bubnja, a reverzibilni motor se koristi za realizaciju dvosmjernog transporta tekućine. Ova funkcija ima važnu vrijednost aplikacije u cirkulaciji tekućine kulture u biofarmaceutičkom polju.
Inteligentna kontrola: prema adaptivnom i prediktivnom održavanju
Predviđanje prometa vođenog Ai-a
U kombinaciji sa algoritmom za mašinski učenje, trend protoka predviđa se prema brzini bubnja, srednje viskoznosti i povijesnih podataka. Na primjer, jedna kompanija je poboljšala tačnost kontrole protoka na ± 0. 5% kroz ovu tehnologiju.
Sistem predviđanja crijeva
Praćenje fluktuacije valjka zakretnog momenta, uspostavljen je model umora crijeva i zahtjev zamjene predviđa unaprijed. U jednom slučaju, sustav je produžio vremenu za zamjenu crijeva za 40%.
Daljinsko nadgledanje i dijagnoza
Integrirani internet modula za stvari za realizaciju daljinskog nadgledanja statusa rada bubnja. Automatski pokreće upozorenja o održavanju kada se otkriju nenormalne vibracije ili temperature, smanjujući prekid rada.
Zeleni dizajn i održivost
Aplikacije za materijal za recikliranje
Kompozitni materijali zasnovani na biotemi ili razgradljivim legurima koriste se za smanjenje utjecaja i odlaganja i odlaganja okoliša u okoliš.
Sistem niskog energetskog pogona
Podudarni dizajn bubnja i motora optimizirani su za smanjenje gubitka trenja. Na primjer, kompanija je poboljšala efikasnost pogona na više od 95% putem tehnologije ležaja magnetske levitacije.
Zaključak
PoboljšanjePeristaltički valjci pumpePotrebno je zasnovati na materijalima, koje su podržane strukturom, produženom funkcijom i vođenom inteligencijom i formiraju višedimenzionalni suzvani sustav inovacija. U budućnosti, s probojem nanomaterijala, aditiva za proizvodnju i umjetnu inteligenciju, dizajn bubnja će se dalje razviti u smjeru efikasnosti, preciznosti, pouzdanosti i zelene boje i pružaju bolja prometna rješenja za tekućinu za medicinsku, hemijsku, hranu i drugu polju.
